干式无油螺杆压缩机

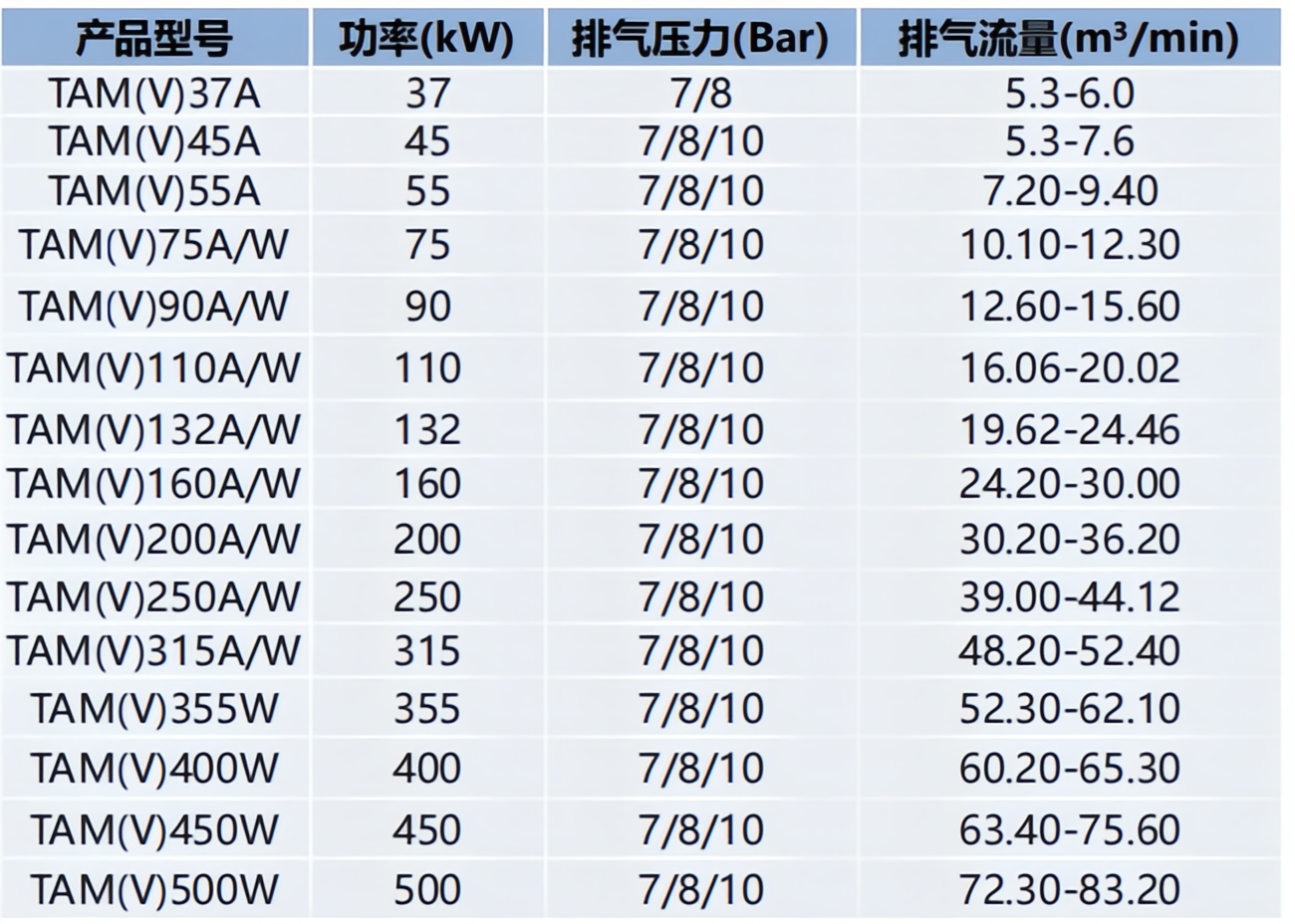

干式无油螺杆压缩机型号规格：

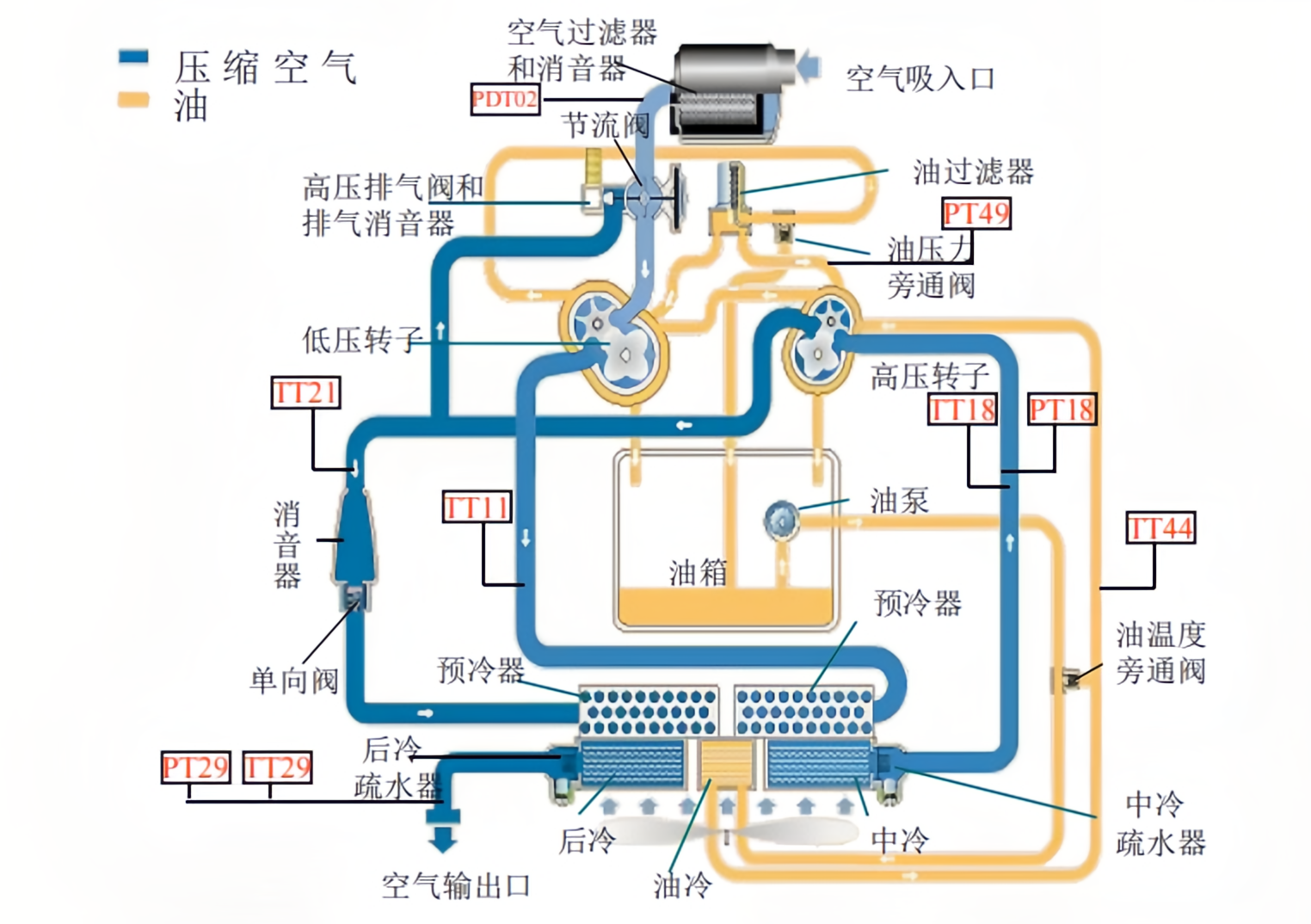

TAM(V)37-500无油螺杆压缩机PID图：

干式无油螺杆压缩机优势：

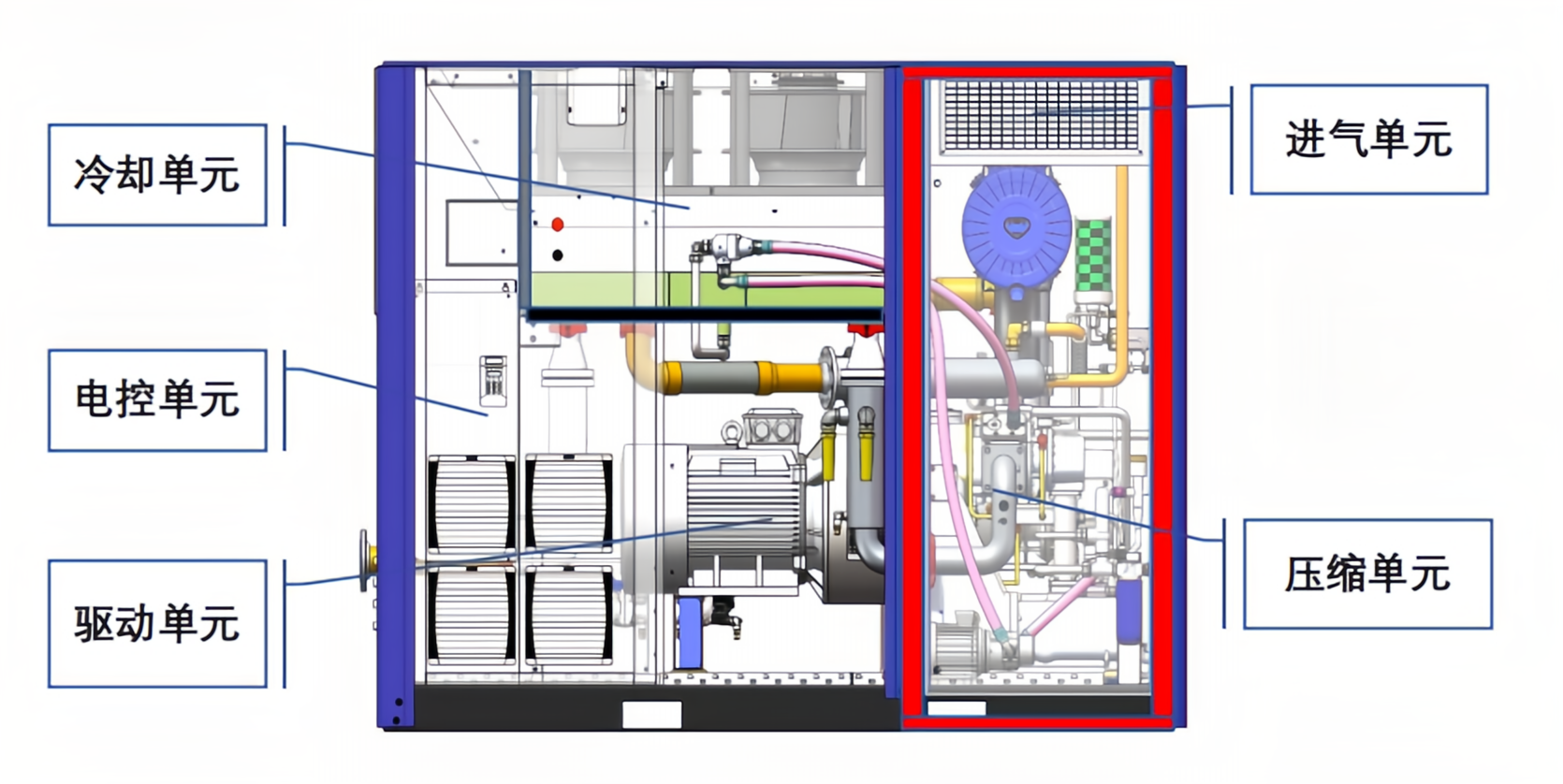

1、卓越的系统设计

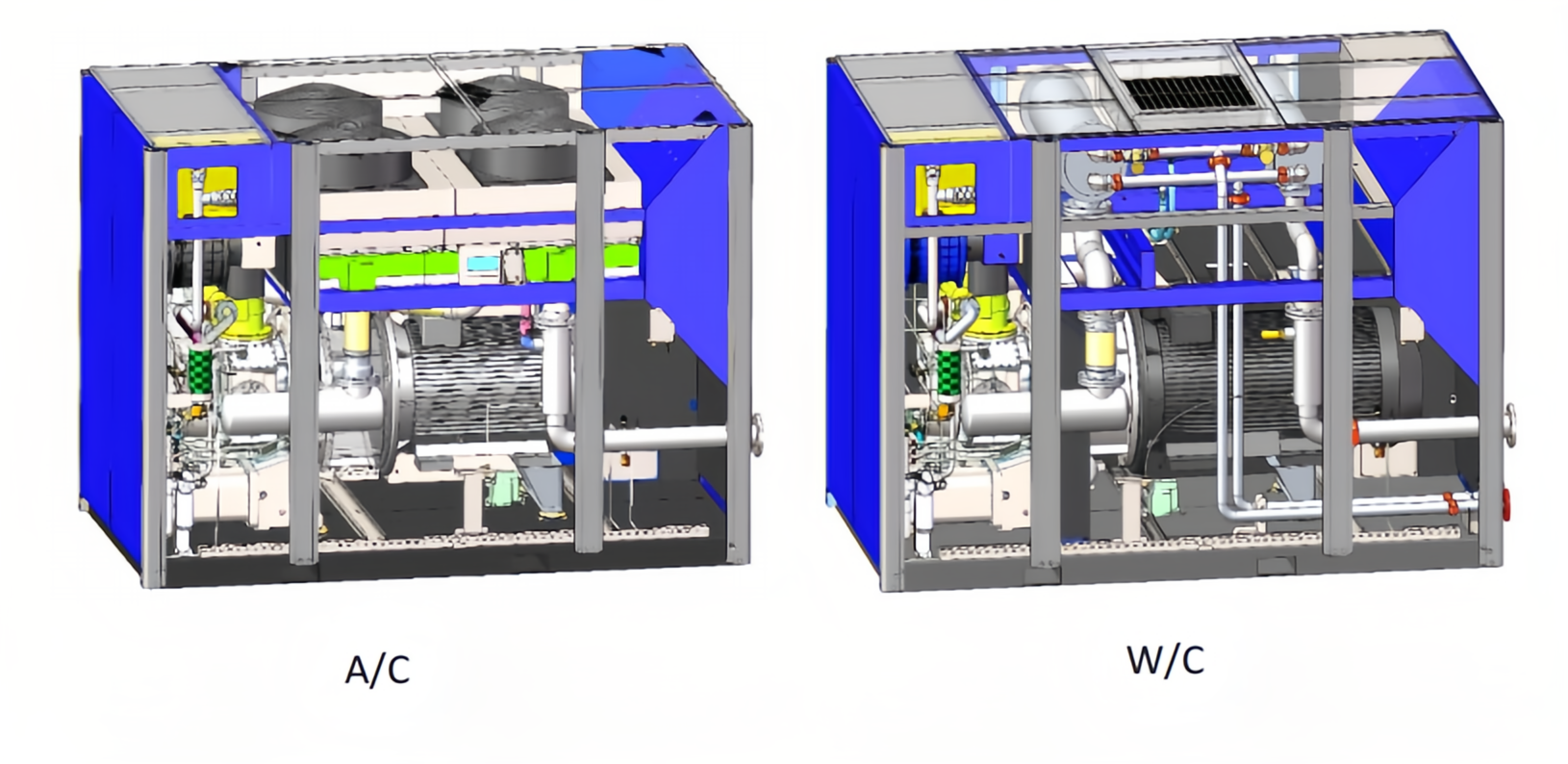

2、模块一体化设计

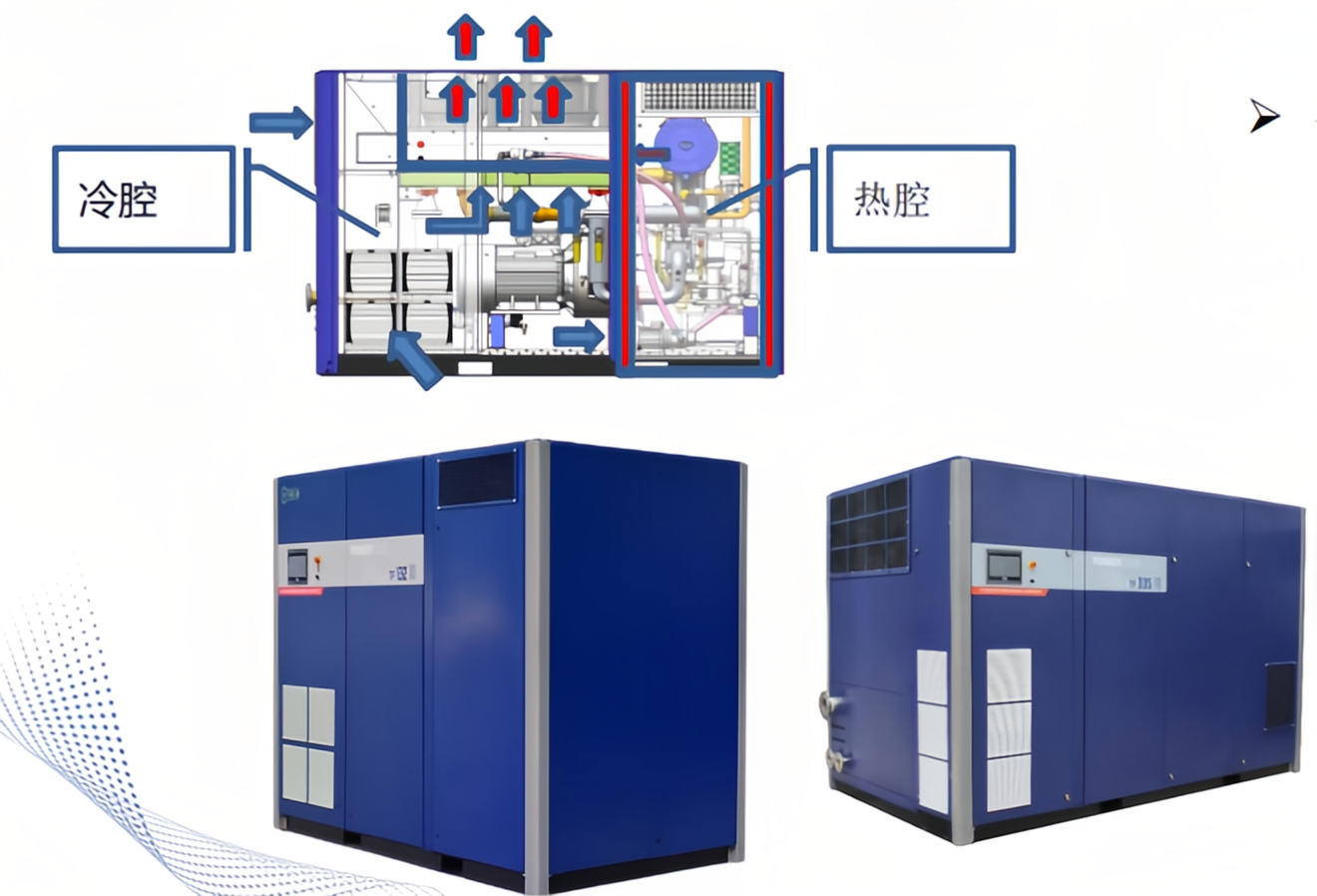

3、模块化系统布局

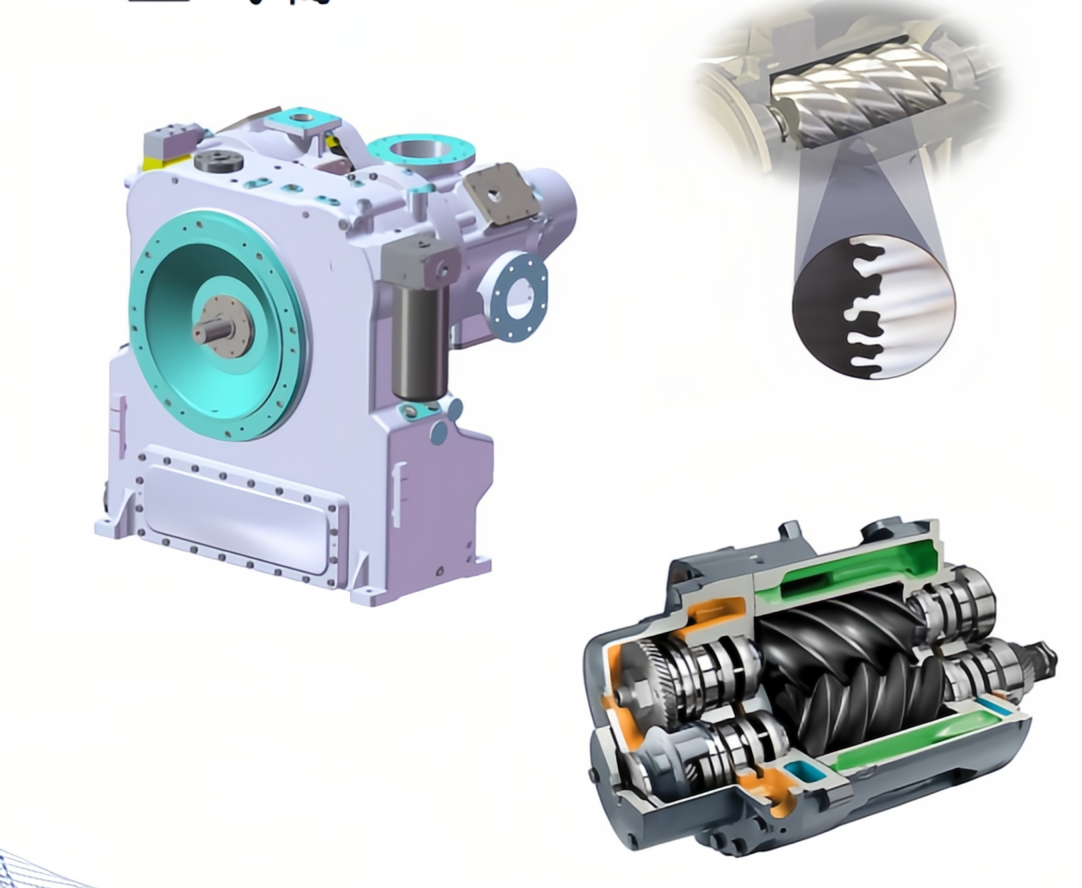

4、空气端

一级二级材质不锈钢(2Cr13)专利螺杆型线，磨削加工，间隙小，效率高，长径比小于1.5，刚性强

空气端外壳材质QT600-3，一级二级壳体冷却方式为液冷，冷却介质为润滑油，和系统润滑油一体控制，相比用水做冷却介质，壳体无结冰冻裂、结垢和结露风险保证冷却稳定

转子壳体内壁Tefon+MoS,涂层，270℃ 高温耐受高精度增速、同步齿轮(AGM13)

5、空气端

优化的SKF轴承结构设计，高精度圆柱滚子径向轴承高精度四点球接触止推轴承，转子受力均衡。四点球接触轴承与其它球轴承相比，当径向游隙相同时，轴向游隙较小，极限转速较高，适应2-3万转转速的要求。

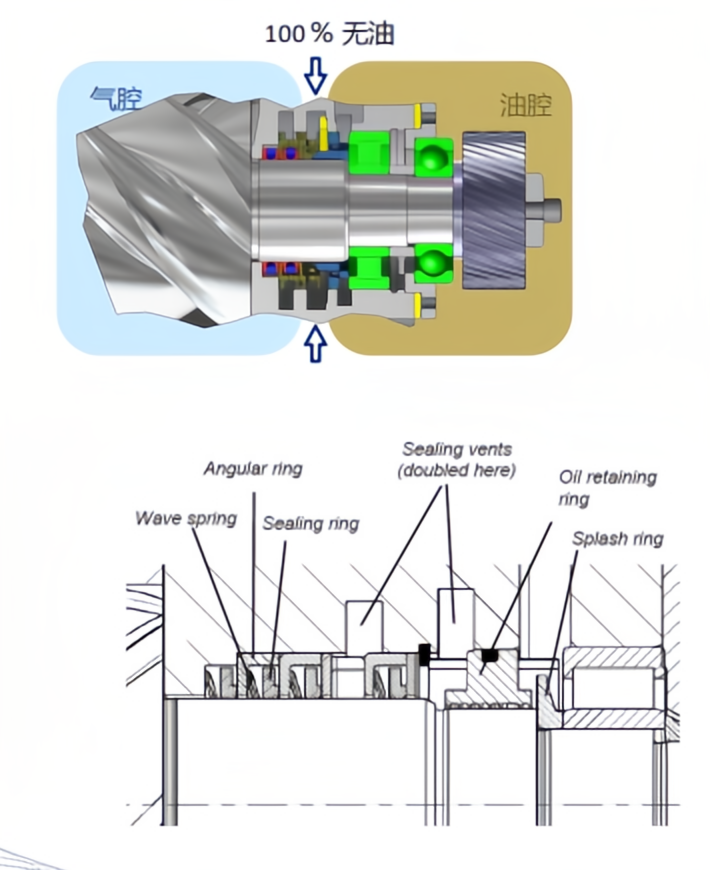

气密封:吸气端双平衡孔不锈钢迷宫浮环密封，保证齿轮箱油到不了吸气腔，排气端三道不锈钢迷宫浮环密封油密封:螺旋线Teflon密封，密封长度长，间隙小，保证不漏油;

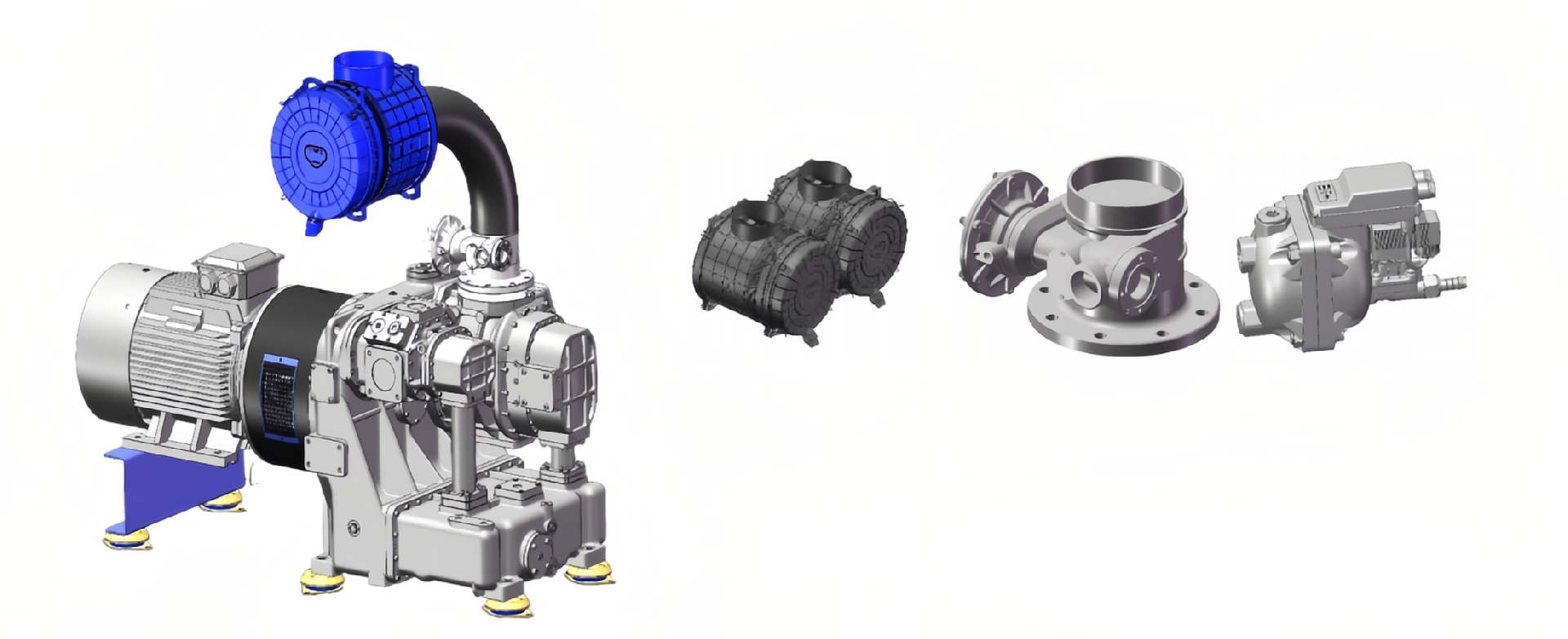

6、驱动及进气系统

电机:IP55,IE3/IE4

箱体进气预过滤设计，延长进气过滤器寿命;

高效进气过滤器，过滤效率99.9%

泄放一体进气阀，气动结构，无油污染风险

一二级消音器、气液分离器及管路采用304不锈钢材质，耐腐蚀，更稳定持久

气液分离器分离出来的液态水经过无气损自动排

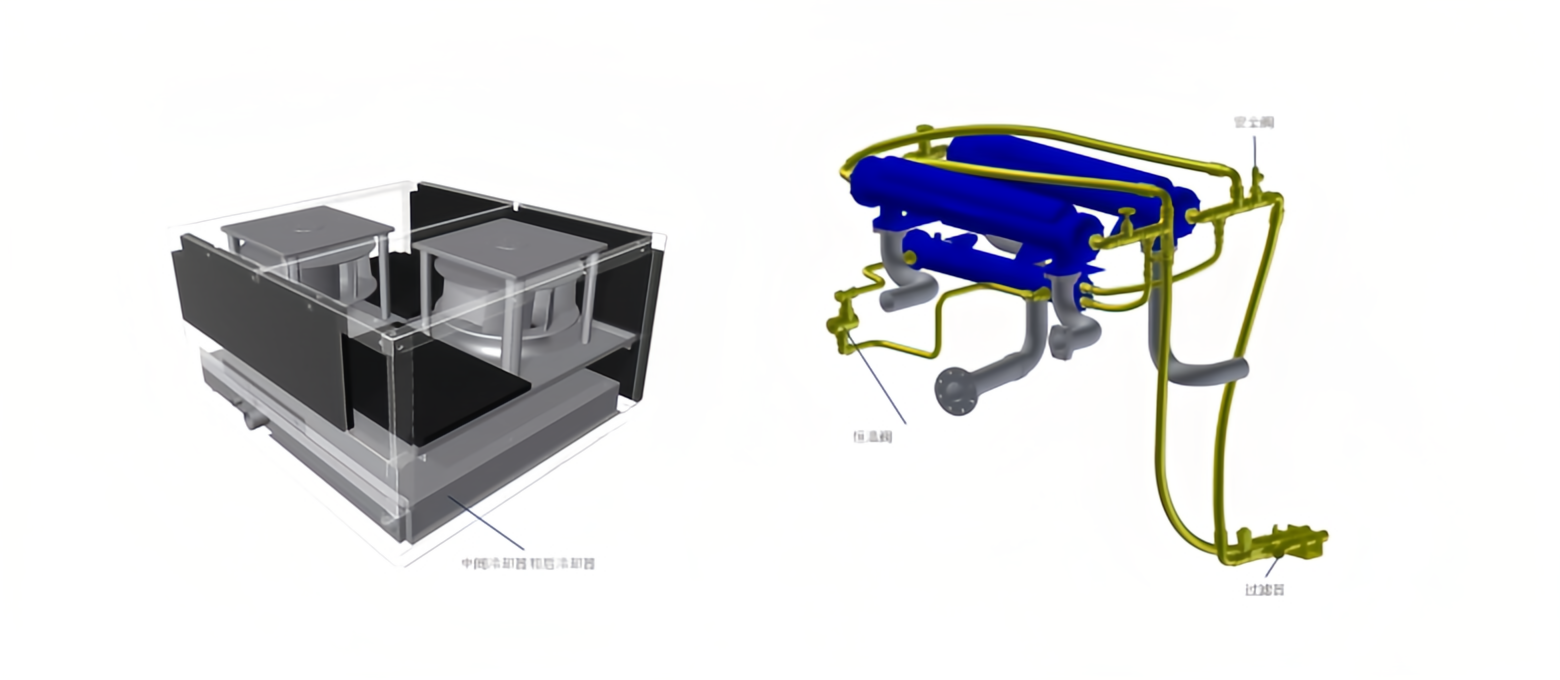

7、冷却系统

大规格，高性能的冷却器，冷却性能好，风冷机型温升+12℃℃，水冷机型温升+10℃

冷凝水排放管道全部不锈钢材质，更稳定耐久

水冷机组：

•冷却器不锈钢材质，无腐蚀隐患

风冷机组Variable speed, centrifugal fan

•离心式风扇，可变频控制

• 排风更为流畅

• 低噪音设计

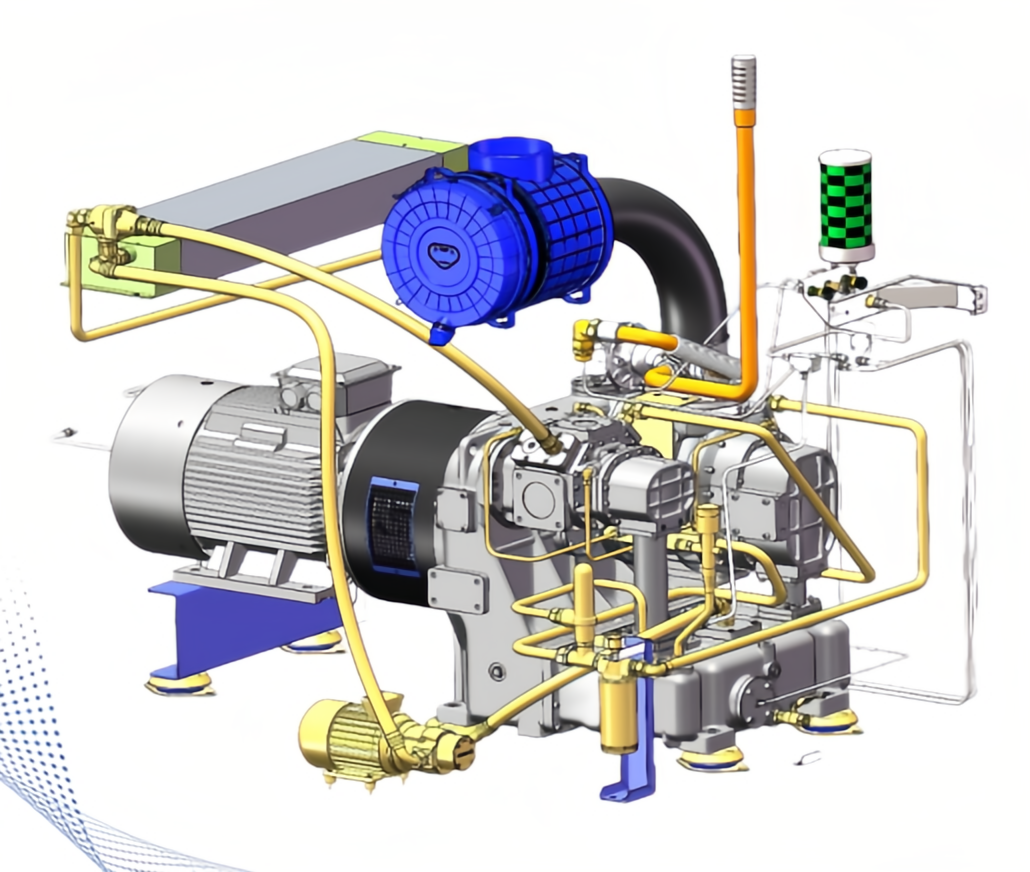

8、油路系统

Ø独立油泵

启停前的预润滑和停机后的延迟润滑油供给，有效避免干磨损

更有利于变频机组

Ø润滑油除了润滑齿轮，轴承外，还为高低压机壳

夹套提供冷却功能

Ø油温与压力保护(温控阀、溢流阀）

Ø机油滤芯，超长使用寿命8000h

Ø油箱：与空气端一体化设计，体积小；

Ø文丘里真空发生器：确保油箱微负压，空气端无渗油现象；

Ø油雾分离器：8000h超长寿命，分离效率99.9%

9、电控箱

TAM系列压缩机默认采用星三角启动方式，可以选配软启和变频启动，通过PLC控制系统能够自动的快速启动。

标准电气/电子器件，包含在易于操作的电控箱内；

PLC和HMI触摸屏；

主电机的星三角接触器，带辅助触点，电流互感器；

冷却风扇、油泵电机的接触器、断路保护器、电流互感器；

电源板；

控制继电器、控制变压器和保险丝;

10、控制系统

ØPLC控制器

Ø10英寸HMI触摸屏

•压缩机运行状态

•运行参数设定

•报警/连锁停机

Ø可编程输入输出

Ø可选物料网模块

Ø标配SD卡，可记录5年运行数据

Ø运行及服务提醒

ØModbus通讯接口及硬接线预留
